Окончательная настройка полярной подвески

Окончательная настройка полярной подвески осуществляется по спутниковому сигналу. Наблюдать сигнал удобнее всего по прибору с анализатором спектра (фирмы Promax, Unaohm, Rover или подобному). Если такого прибора нет, следует использовать спутниковый ресивер и телевизор. Для оценки силы сигнала можно использовать стрелочный или светодиодный индикатор (Satellite Finder), но только совместно со спутниковым ресивером, чтобы можно было идентифицировать спутник.

Настройка мотоподвеса производится по трем спутникам: условно "южному", "западному" и "восточному". Орбитальная позиция "южного" спутника должна быть как можно ближе к долготе точки установки антенны. "Западный" и "восточный" спутники должны быть расположены по возможности дальше от "южного", но обязательно на видимой части геостационарной орбиты с учетом рельефа и застройки. Сигналы всех трех спутников должны уверенно приниматься на антенну данного размера. Желательно выбрать такие спутники, которые легко идентифицировать. Опять-таки, очень полезной окажется карта города, или калька с нее, или распечатка с электронной карты, на которой Вы заранее нанесете точку установки антенны и проведете из нее расчетные азимуты на наиболее интересные спутники. Тогда на месте будет намного легче определить, какие спутники видны и в каких направлениях их искать. Затем надо:
1. Вращая антенну с помощью мотора и изменяя угол параллакса, настроить антенну на "южный" спутник по максимуму сигнала. Необходимо пользоваться только этими двумя настройками, вращать подвеску на опоре или наклонять полярную ось не следует. Зафиксировать величину угла параллакса: поставить риску, посчитать число витков резьбы, измерить расстояние и т. п;
2. Вращая антенну с помощью мотора и изменяя угол параллакса, настроить антенну на "западный" спутник, определить, в какую сторону изменился угол параллакса, соответствующий максимальному сигналу "западного" спутника, по отношению к углу параллакса, соответствовавшему настройке на "южный спутник";
3. Вращая антенну с помощью мотора и изменяя угол параллакса, настроить антенну на "восточный" спутник, определить, в какую сторону изменился угол параллакса, соответствующий максимальному сигналу "восточного" спутника, по отношению к углу параллакса, соответствовавшему настройке на "южный спутник".

Дальнейшие действия зависят от результатов сравнения углов. Возможные варианты (см.рисунки).

Крутая дуга

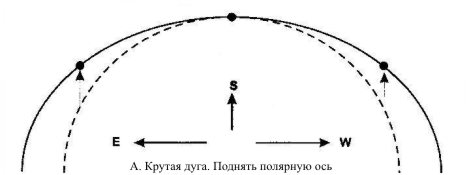

A. И "западный" и "восточный" спутники находятся выше "южного". Антенна описывает слишком крутую дугу. Мал угол широты. Вернуть антенну на южный спутник. Немного опустить ее регулировкой наклона полярной оси. Восстановить сигнал "южного" спутника, подняв антенну регулировкой угла параллакса. Повторить коррекцию, начиная с пункта 1.
Крутая дуга

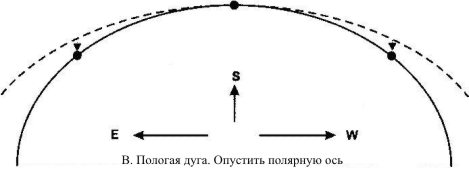

B. И "западный" и "восточный" спутники находятся ниже "южного". Антенна описывает слишком пологую дугу. Велик угол широты. Вернуть антенну на южный спутник. Немного поднять ее регулировкой наклона полярной оси. Восстановить сигнал "южного" спутника, опустив антенну регулировкой угла параллакса. Повторить коррекцию, начиная с пункта 1.
Крутая дуга

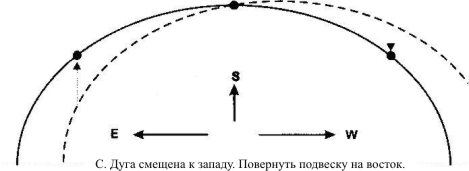

C. "Западный" спутник находится ниже "южного", а "восточный" спутник — выше "южного". Дуга, которую описывает антенна, смещена к западу по отношению к действительной дуге ГО. Вернуть антенну на "южный" спутник. Немного сместить ее к востоку, повернув подвеску на опоре. Восстановить сигнал "южного" спутника, повернув антенну к западу с помощью мотора. Повторить коррекцию, начиная с пункта 1.
Крутая дуга

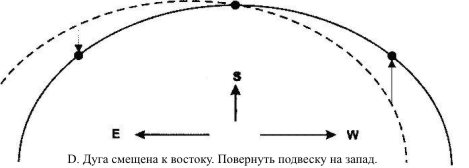

D. "Западный" спутник находится выше "южного", а "восточный" спутник — ниже "южного". Дуга, которую описывает антенна, смещена к востоку по отношению к действительной дуге ГО. Вернуть антенну на южный спутник. Немного сместить ее к западу, повернув подвеску на опоре. Восстановить сигнал "южного" спутника, повернув антенну к востоку с помощью мотора. Повторить коррекцию, начиная с пункта 1.
E. При настройке на оба спутника, "западный" и "восточный", изменения угла параллакса не требуется. Процесс настройки полярной подвески закончен. При вращении мотора антенна будет "собирать" спутники по дуге ГО.

Перед тем, как покинуть место установки антенны, необходимо обязательно повернуть ее с помощью мотора на максимальный угол в обе стороны и убедиться, что конечные выключатели надежно срабатывают, исключая работу мотора на механический упор. При необходимости следует отрегулировать положение хомута на кожухе актюатора и установку конечного выключателя таким образом, чтобы выбег штока максимально использовался для поворота антенны в интересующем диапазоне углов. Затем можно убрать гаечные ключи и отвертки, устроиться поудобнее на диване с пультом дистанционного управления и приступить к настройке ресивера и позиционера.
