Геометрия геостационарной орбиты

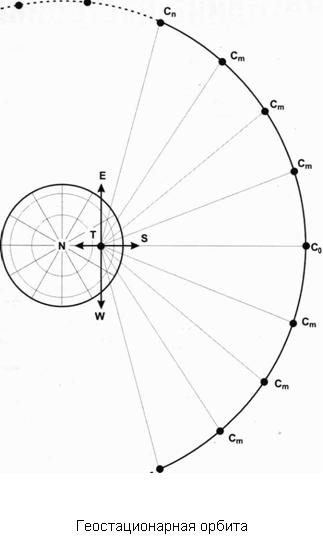

Телевизионные спутники выводятся на геостационарную орбиту (ГО). Спутник на геостационарной орбите, вращаясь вокруг Земли, остается неподвижным относительно земной поверхности. Только при этом условии обеспечивается круглосуточное нахождение спутника в зоне видимости передающей и приемной земных станций и только при этом условии обе станции могут использовать неподвижные антенны. В природе существует единственная геостационарная орбита, она находится точно в плоскости земного экватора на удалении 42164 км от центра Земли или 35786 км от земной поверхности. Именно на этом расстоянии сила притяжения Земли такова, что заставляет спутник вращаться с угловой скоростью, равной скорости самой Земли — один оборот за 24 часа. Поскольку спутники на геостационарной орбите неподвижны относительно Земли, для них применима система земных географических координат. Все они находятся на единственной окружности, параметры которой известны, поэтому положение любого спутника в пространстве однозначно определяется единственной координатой — долготой. Долготой спутника считается долгота земного меридиана, в плоскости которого находится спутник. Другими словами, если провести линию, соединяющую спутник с центром Земли, она пересечет земную поверхность в точке с широтой 0° (на экваторе) и долготой XCQ — это и есть долгота спутника. Ее называют также орбитальной позицией спутника. Так же, как и долгота точки на земной поверхности, долгота спутника может находиться в пределах от 0 до 180° на Восток (East, Е) и на Запад (West, W). Например, долгота спутников Hot Bird 1-6 — 13,0°Е. Это значит, что спутники находятся в месте пересечения геостационарной орбиты с плоскостью земного меридиана 13° восточной долготы, этот меридиан проходит возле Берлина. Если для Вас все это сложно, сделайте паузу и отдохните, посмотрите новый фильм на сайте TVfru.Ru.

Для увеличения числа транслируемых каналов в ограниченном частотном диапазоне, радиоволны излучаются передатчиками спутника в двух ортогональных поляризациях — вертикальной и горизонтальной (V и Н). В каждой точке земли "свои" вертикаль и горизонталь, поэтому направление поляризации излучения спутников ориентировано относительно земной оси. У волны с вертикальной поляризацией вектор электрического поля параллелен земной оси, у волны с горизонтальной поляризацией — перпендикулярен.
